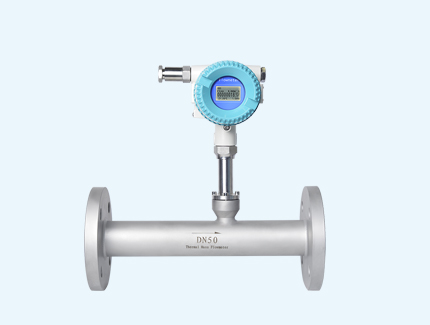

熱式氣體質量流量計

QTMF係列熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器 RMG。當這兩個RTD置於被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG 用於感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。

全國熱線

17530107806

產品簡介 / Introduction
熱式氣體質量流量計


熱式流量計是基於熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時 ,發熱物體的熱量散失多少與流體的流量呈一定的比例關係 . 該係列流量計的傳感器有兩隻標準級的RTD, 一隻用來做熱源 ,一隻用來測量流體溫度 , 當流體流動時, 兩者之間的溫度差與流量的大小成線性關係 ,再通過微電子控製技術 , 將這種關係轉換為測量流量信號的線性輸出。

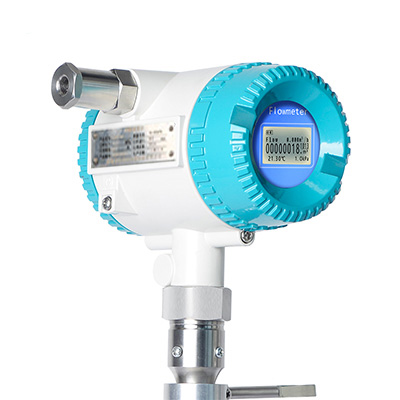

插入式熱式氣體質量流量計

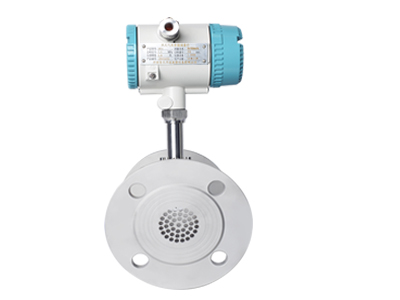

熱式氣體質量流量計

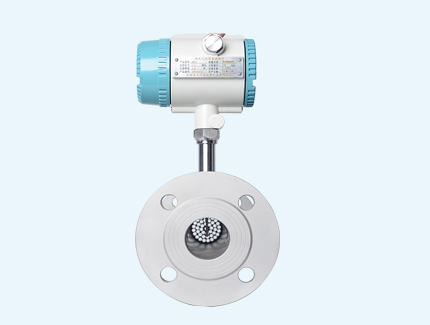

熱式氣體質量流量計
產品優點 / Product advantages

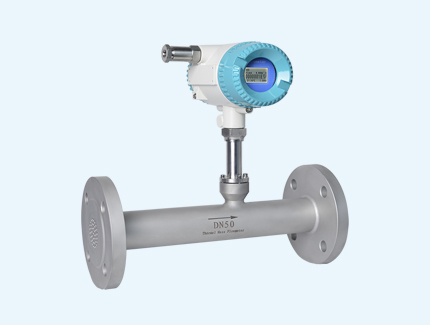

熱式氣體質量流量計

1、安裝方便，維修簡單雙向檢測，防振動；

2、多至24點流量測量；

3、輸出模擬量的校正多點非線性曲線修正；

4、寬量程比100：1；

5、流量與溫度同時檢測，切換顯示；

6、大口徑小流量測量，可做泄露檢測；

7、采用專有技術“雙平衡結構”封裝傳感器；

8、專有高濕、高溫算法，介質溫度可達500℃；

9、直接質量流量檢測，無需溫度壓力補償；

技術參數 / Technical parameters
性能 技術參數
結構形式 插入式 管道式
測量介質 各種氣體（乙炔氣除外）
管徑範圍 DN32以上口徑 DN15～DN200mm
流速範圍 0.1～120Nm/s
精度 ±1～2.5%
工作溫度 傳感器：-40℃～+220℃ 轉換器：-20℃～+45℃
工作壓力 介質壓力≤2.5Mpa 介質壓力：4.0Mpa
供電電源 DC24V或AC220V≤18W
響應速度 1s
輸出信號 4-20mA（光電隔離，最大負載500Ω）、脈衝、RS-485（光電隔離）、HART協議
報警 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
供貨類型 分體結構、一體化結構
管道材質 碳鋼、不鏽鋼
現場顯示 四行漢字液晶顯示
顯示內容 質量流量、標況體積流量、累積流量、標準時間、累積運行時間，標準流速等
防護等級 IP65
傳感器材質 不鏽鋼 不鏽鋼、碳鋼
產品如何選型 / How to select productss
01

測量介質、溫度，是否有腐蝕性

02

流量範圍和用戶管道的內徑

03

壓力等級

04

是否現場顯示

05

工作電源

06

信號輸出、通訊

07

是否要防爆

08

安裝方式

09

精度等級

應用領域 / Application field

★氧氣、氮氣、氫氣、氯氣、曝氣、燃氣等多組份氣體測量
★高爐煤氣、焦爐煤氣測量
★沼氣、水處理中的曝氣和氯氣測量
★壓縮空氣測量
★天然氣，液化氣，火炬氣，等氣體流量測量
★電廠高爐的一次風、二次風流量測量
★礦井下通風或排風係統流量測量
★燃氣過程中空氣流量測量
★煆燒爐管道氣流量測量
★水泥、玻璃廠生產過程中氣體流量測量
★溶劑回收係統中氣體流量測量
★半導體芯片製作過程中氣體流量測量
★啤酒生產過程中二氧化碳氣體流量測量
★加熱通風和空調係統中的氣體流量（速）測量

安裝注意事項 / Installation precautions

1、理想的底座焊接位罝和焊接工藝；
2、安裝球閥；
3、打孔；
4、禁止在爆炸環境裏進行焊接操作；對焊接有特殊要求的環境；。

我們能提供的服務 / The services we can provide
  • 根據需求
    推薦選型及報價
    一
  • 產品個性化
    定製
    二
  • 7*24小時
    全國服務熱線
    三
  • 上門指導
    安裝
    四
生產過程 / The services we can provide
青天儀表檢定裝置 / Qingtian instrument verification device

出廠前一對一標定

  • 青天儀表檢定裝置 3毫米-3米 MT質量法水流量標定裝置
  • 青天儀表檢定裝置 DN800mm-DN2200mm容積法實流檢定裝置
  • 青天儀表檢定裝置 DN3-DN15mm質量法標定裝置
  • 青天儀表檢定裝置 DN65mm-DN300mm 多台串聯質量法實流標定裝置

    • 熱品推薦 / Hot product

    插入式熱式氣體質量流量計

    熱式氣體質量流量計

    QTMF係列熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置於被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用於感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
    插入式熱式氣體質量流量計

    插入式熱式氣體質量流量計

    QTMF係列插入式熱式氣體質量流量計傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1寸不鏽鋼球閥，而後用專用工具將管道打直徑為22mm的孔，打孔完畢後卸下專用工具，最後將傳感器安裝在閥門上並將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。
