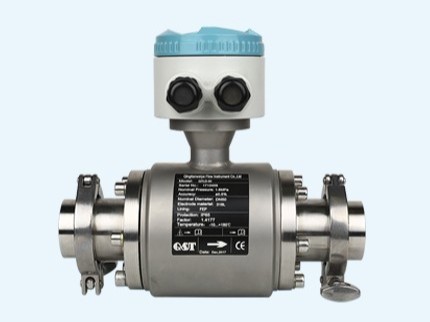

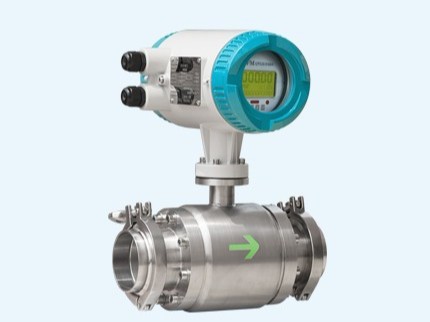

QTLD衛生型卡箍式電磁流量計

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD

式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的係數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一係列的數字處理後，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，並設有RS－485等通訊接口，並支持HART和MODBUS協議。

1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍後5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
