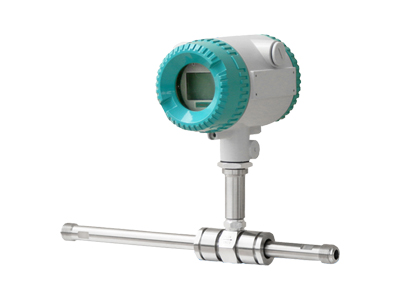

LWGY係列液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。

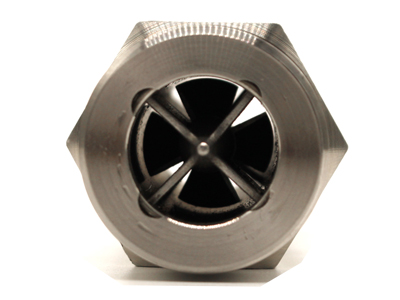

流體流經傳感器殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量範圍內，脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
Q=3600×f/k
式中：
f－脈衝頻率[Hz]；
K－傳感器的儀表係數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k；
Q－流體的瞬時流量（工作狀態下）[m3/h]；
3600－換算係數；
每台傳感器的儀表係數由製造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重複性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3、具備儀表係數三點修正，智能補償儀表係數非線性，並可進行現場修正；
4、所有有效數據掉電後保持10年不丟；
5、範圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表。
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999） |

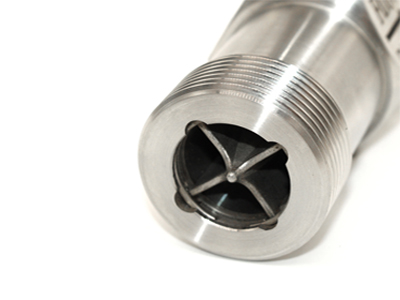

| 連接方式 | 螺紋、卡箍、法蘭、夾裝式 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需定製） |
| 傳感器材質 | 304、316不鏽鋼等 |
| 使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
| 相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa | |
| 信號輸出功能 | 脈衝信號、4-20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 | 外電源：24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝輸出、RS485等 |
| 內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作 | |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 |
| 防爆等級 | Exia II CT或Exd II BT6 |
| 防護等級 | IP65或更高可定製 |
測量介質、溫度，是否有腐蝕性
流量範圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級
法蘭式液體渦輪流量計廣泛用於石油、化工、冶金、科研等領域的計量、控製係統。配備有衛生接頭的液體渦輪流量計可以應用於製藥行業。
一台滿足各類行業流量測量
1、變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗；
2、變送器應水平安裝，避免垂直安裝，並保證其前後有適應的直管段，一般前10D，後5D；
3、保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反；
4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施；
5、注意對磁感應部分不能碰撞。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多台串聯質量法實流標定裝置
