管式螺旋輸送機的能耗（hào）優化與耐磨性能提升路（lù）徑有哪些（xiē）？不（bú）同（tóng）物料（liào）特性（如顆粒度、濕度）下，襯板材質選擇及螺旋葉（yè）片表麵處理工藝如何匹配？

管（guǎn）式螺旋（xuán）輸送機的能耗優化（huà）與耐磨性能提升路徑有哪（nǎ）些？不（bú）同物料特性（如（rú）顆粒度、濕（shī）度）下，襯板材質選擇及螺旋（xuán）葉片（piàn）表麵處理工藝如何匹配（pèi）？

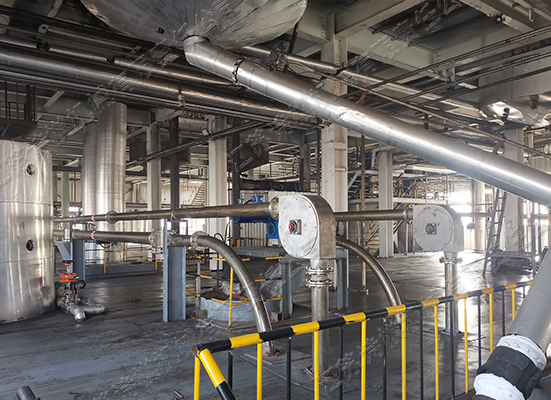

以下是關於管式螺旋輸送機能耗優化、耐磨性能提升及物料適配（pèi）性的技術解析：

一、能（néng）耗優化與耐磨性能提升路徑

（一（yī））能耗優化關鍵技術

螺旋結構參數優化

葉片間（jiān）距與螺距：降低葉片間距可減少物料滑（huá）移（尤其針對粘性物料），但需平衡輸送阻力；增大螺距可提高輸送速度，但可能導致中心軸負荷增加。

軸徑與轉速匹配：采用變徑軸設計（中間粗、兩端（duān）細）降低軸體（tǐ）自重能耗（hào），同時通過變頻驅動調節（jiē）轉速（如低（dī）速高扭矩模式適配（pèi）高粘度物料）。

螺旋（xuán）葉片角（jiǎo）度：針對流動性差的（de）物料（如汙泥），采用前向葉片（角度≤20°）增強推送力，減少能量損耗（hào）在物料內摩擦（cā）。

驅動係統節能設計

多電（diàn）機協同驅動：長距離（lí）輸送機分段配置驅動電機（jī），避免單電機過載，降低啟動電流峰值（可節能 15%-20%）。

液力耦（ǒu）合器應用：通過柔性傳動緩衝啟停（tíng）衝擊，減（jiǎn）少（shǎo）機械（xiè）磨損的同時降低能耗波動（適用於重載啟動場景）。

管路（lù）與密封優化

內壁粗糙度控製：采用鏡（jìng）麵拋光或內襯不鏽鋼（粗糙度 Ra≤1.6μm），降低物料輸送阻力（實（shí）測可減少 10%-15% 能耗（hào））。

氣密封裝置升級：采用迷宮（gōng）式密封 + 螺旋密封組合結構，減少因漏料或進氣導（dǎo）致的額外能耗。

（二）耐磨（mó）性能提（tí）升策略

材料選型升級

螺旋軸（zhóu）：表（biǎo）麵堆焊（hàn）碳化鎢合金（硬度≥HRC60）或（huò）采用雙金屬複合軸（外層耐磨合金 + 內層高（gāo）強度鋼），壽命可提升 3-5 倍。

葉片：采用耐磨鑄鐵（如 KmTBCr26）或激光熔覆陶瓷塗層（厚度 0.5-1mm），針對強腐蝕性物（wù）料可選用哈氏合金（Hastelloy C-276）。

結（jié）構耐磨設計

葉片磨損補償（cháng）機製：設計可拆卸（xiè）式耐磨襯（chèn）片（如螺栓固定陶瓷襯（chèn）板），磨（mó）損後（hòu）快速更換（維護時間（jiān）縮短 50%）。

軸體防偏磨結構：在易磨損（sǔn）段（如進料口後方 3-5 倍管徑區（qū）域）增設（shè）耐磨環，采用自潤滑材料（如 MC 尼龍）減少軸與管壁接觸磨損。

運行工況調控

物料濕度控製（zhì）：通過預幹燥降低高濕度物料（如（rú）礦漿）的粘附性，減（jiǎn）少（shǎo）葉片表麵（miàn）物料堆積（jī）磨損（sǔn）。

定期反轉（zhuǎn）清料：每周 1-2 次短時（shí）間反轉（zhuǎn）運行，清除粘附（fù）在葉片和管壁的殘留物料，避免長期固化磨損。

（二）工藝（yì）匹配技術（shù）要點

襯（chèn）板與管路的熱膨脹匹配

金屬襯板（如（rú）高鉻鑄鐵）與鋼管熱膨脹係數差（chà）異需（xū）控製在 ±10% 以內，避免（miǎn）溫差導致襯板脫落（可采用彈性模量匹配的緩（huǎn）衝層如環氧樹脂膠黏劑）。

葉片表麵處理的協同效應

對於高粘附性物料，疏水處理（如聚四氟乙烯噴塗）需與葉片傾（qīng）角優化結合（傾角≥15°），以同時實現防粘和輸（shū）送。

耐磨塗層厚度需與葉片磨損速率匹配：例如輸送礦石（shí）時，碳化鎢塗層厚度需≥0.5mm，且塗（tú）層與基體結合強度＞50MPa（通過熱噴塗工藝保障）。

混合物料的複（fù）合處理方案

當輸送含顆粒的粘性物料（如（rú）尾（wěi）礦漿）時，采用 “耐磨底（dǐ）層 + 防粘麵層” 複合處理：葉片先堆焊耐磨合金，再噴塗防粘塗層（如陶瓷基（jī）複合塗層），兼顧（gù）耐磨與減阻。
