保亭黎族苗族自治縣小型垂直螺旋輸送機

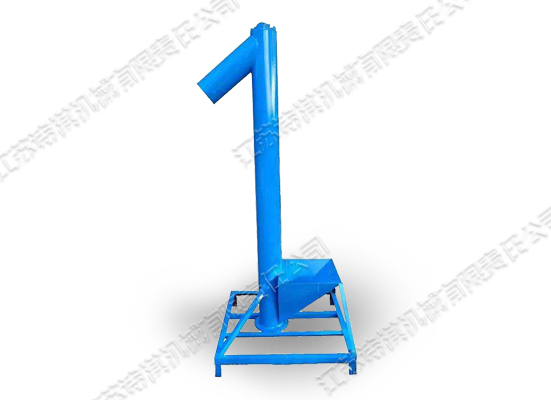

小型垂直螺旋輸送機

垂直管式螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的麵型根據輸送垂直螺旋輸送機物料的不同有實體麵型、帶式麵型、葉片麵型等型式。垂直螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

特點

1.承載能力大、安全可靠。

2.適應性強、安裝維修方便、壽命長。

3.整機體積小、轉速高、確保快速均（jun1）勻輸送。

4.出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

5.密封性好、外殼采用無縫鋼管製作，端部采用法蘭互相連接成一體，剛性好。

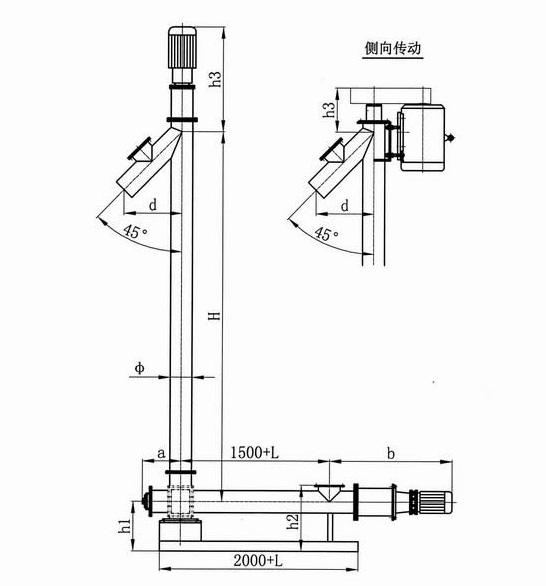

垂直螺旋輸送機結構圖

安裝

垂直螺旋輸送機上部有軸承支承，大部分采用單列錐形滾子軸承，安裝軸承時，不逆轉以避免問題。

單列錐型滾子軸承與徑向推力球軸承類似，但承載能力很大，內外環可分離出來，空隙易調節。常用於斜齒輪軸、蝸輪減速器軸、機床主軸等。圓錐滾子軸承主要適用於承受以徑向載荷為主的徑向和軸向聯合載荷，而大錐角圓錐滾子軸承可以用於承受軸向載荷為主的徑軸向聯合載荷。此種軸承為分離型軸承,其內圈(含圓錐滾子和保持架)和外圓可以分別安裝。在安裝和使用過程中可調節軸承的徑向間隙和軸向間隙，或預先安裝。

單列圓錐滾子軸承3000型,此種軸承能夠限製軸或外殼一個方向的軸向位移。受到單向的軸向負荷。在徑向載荷作用下會產生附加軸向力,因此,一般在軸的兩個支承中,軸承的外圈和內圈的同名端麵相對安裝。如果單獨使用，施加的軸向力必須大於附加的軸向力。

垂直式螺旋輸送機上部兩單列圓錐滾子軸承在安裝時,要注意,內圈在上麵安裝垂直小錐麵向上,在下麵安裝垂直小錐麵向下,兩單列錐滾子軸承相對安裝,這樣就可以支承住實體螺旋麵不向下位移,保證生產的正常運轉。
