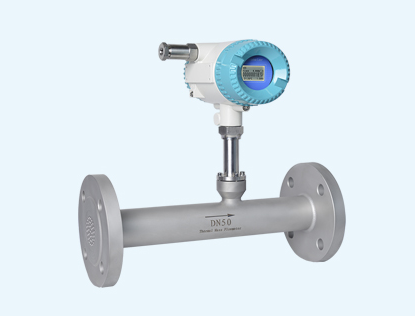

氣體質量流量計的安裝注意事項

氣體質量流量計的安裝質量直接影響測量精度與設備長期穩定性，尤其某些地區高濕度、可能存在振動幹擾的工況下，更需嚴格規範操作。以下是關於安裝注意事項，結合主流技術類型與現場實踐總結而成，僅供大家參考。

一、直管段要求：保障流態穩定

為消除彎頭、閥門等擾流件引起的渦流，必須保證足夠的直管段長度：

1. 通用標準：上遊 ≥ 10倍管道直徑（10D） ，下遊 ≥ 5倍管道直徑（5D）。

2. 特殊工況加長要求：上遊帶90°彎頭或變徑：上遊 ≥ 20D，靠近泵或調節閥：上遊 ≥ 50D，下遊 ≥ 5D。

3. 補救措施：若現場無法滿足直管段要求，可加裝氣體整流器（流動調整器）以改善流態，但建議仍保留至少3~5D直管段。

二、安裝方向與位置：避免積液與不滿管

根據介質特性合理選擇安裝方位，確保傳感器始終處於理想工作狀態：

1. 氣體測量通用原則：安裝於管道高處，防止冷凝水或雜質積聚在傳感器內部，避免安裝在管道最高點（易積氣）或最低點（易沉積雜質）。

2. 垂直管道安裝：氣體應由下向上流動，利於排空冷凝液，含濕氣體時，必須采用此方式防止液封。

3. 水平管道安裝：傳感器探頭應水平插入，避免上下偏移造成測量偏差，插入式流量計需確保探頭準確插入至管道中心位置。

三、環境與幹擾防護：提升抗幹擾能力

針對某些地區常見的高溫高濕、振動與電磁幹擾問題，需采取針對性防護措施：

1. 溫度控製：環境溫度應控製在 -20℃~55℃ 範圍內；超過55℃可能導致傳感器精度下降甚至失效；室外安裝應加裝遮陽罩或防護箱，避免日曬雨淋。

2. 防振動與衝擊：遠離泵、壓縮機等強振動源，必要時加裝減震支架或固定裝置，防止機械振動影響測量。

3. 抗電磁幹擾：避開大型電機、變壓器等強電磁場設備，保持 0.6~1.0m 以上距離；信號線使用屏蔽電纜，屏蔽層單點接地，避免與強電線路並行敷設。

四、流向與連接規範：確保安裝一致性

1. 流向一致流體流向必須與流量計殼體上的箭頭標識方向完全一致，否則將導致測量錯誤或無信號輸出。

2. 法蘭連接要求：法蘭麵平行且同軸，避免應力傳遞至傳感器；禁止用流量計強行拉直管道，否則可能損壞傳感器。

3. 密封與清潔：安裝前清理管道內焊渣、鏽跡等雜物，防止堵塞或汙染傳感器；選擇耐腐蝕、耐溫的密封材料，確保長期密封可靠。

五、電氣與安全要求：保障係統安全運行

1. 防爆環境在可能存在爆炸性氣體的場所（如天然氣站），必須選用防爆型儀表，並確認具備 Ex dⅡCT6 等防爆認證。

2. 電源與接線：供電電壓穩定，避免電壓波動影響信號采集；信號線長度建議控製在150~1000m之間，中間不得接續；變送器與傳感器連接電纜應使用原廠專用線纜。

3. 接地規範嚴格遵循“一點接地”原則：防止形成接地回路引入幹擾。

六、安裝後調試與維護

1. 預熱與調零：開機後預熱15分鍾以上再進行調零操作，調零時應切斷氣源，確保管道內無流動。

2. 校準與測試：安裝完成後應進行現場校準或實流標定，尤其用於貿易結算的設備；定期檢查零點漂移情況，特別是小流量測量時影響顯著。

3. 維護便利性考慮：建議在流量計上下遊加裝截止閥和旁路管道，便於後期維護、調零或更換。
